目的：

金属覆盖层的厚度及其均匀性是覆盖层的重要质量标志，它在很大程度上影响产品的可靠性和使用寿命。检测材料表面的金属覆盖层的厚度及其均匀性，有助于监控产品质量，改善工艺，提高效益。

应用范围：

主要应用于细小、精密的仪器仪表零件的保护和抗磨蚀的轴类的修复，以及材料外表美观、装饰或者导电、防腐蚀性能等等。

测试步骤：

取样→清洗→真空镶嵌→研磨→抛光→微蚀（如有必要）→喷金（如有必要）→观察。

参考标准：

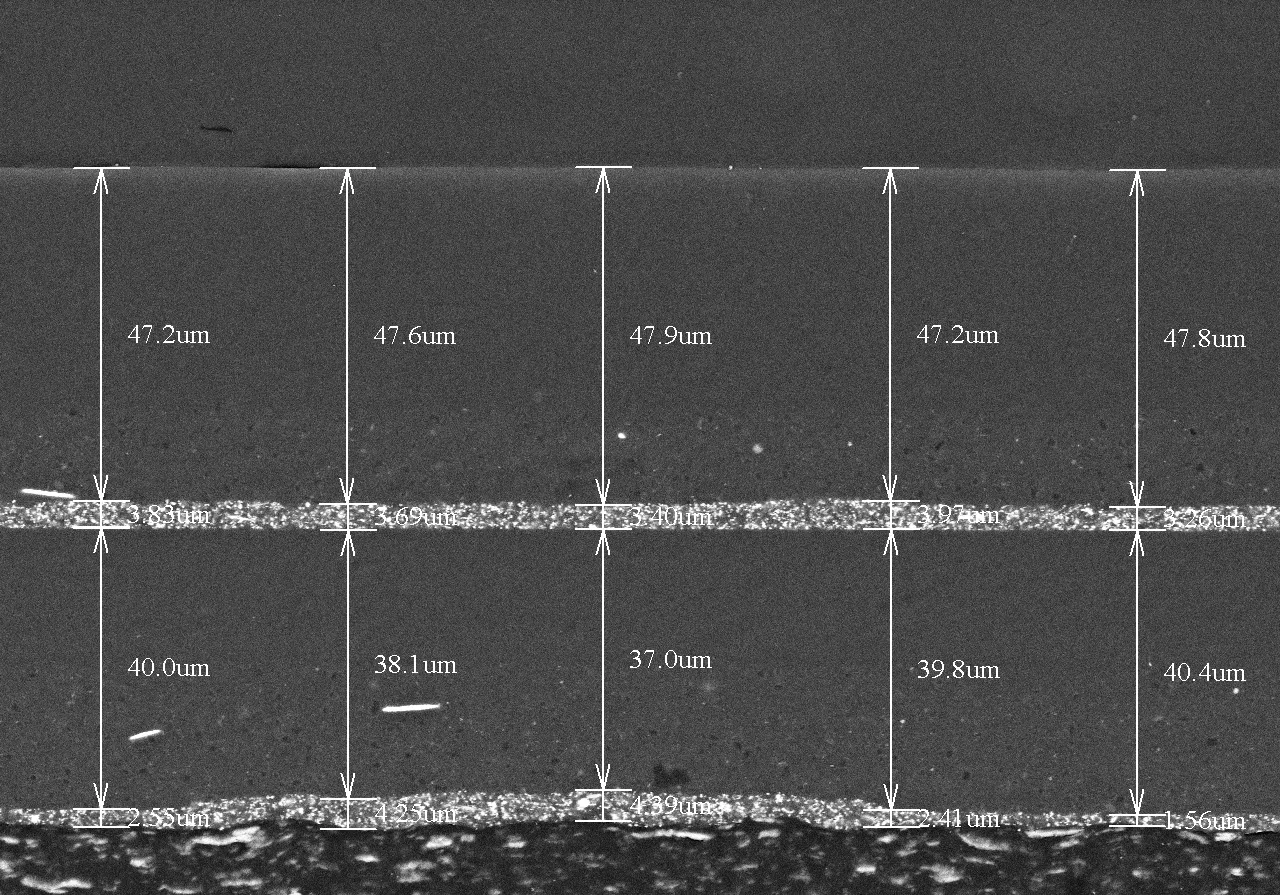

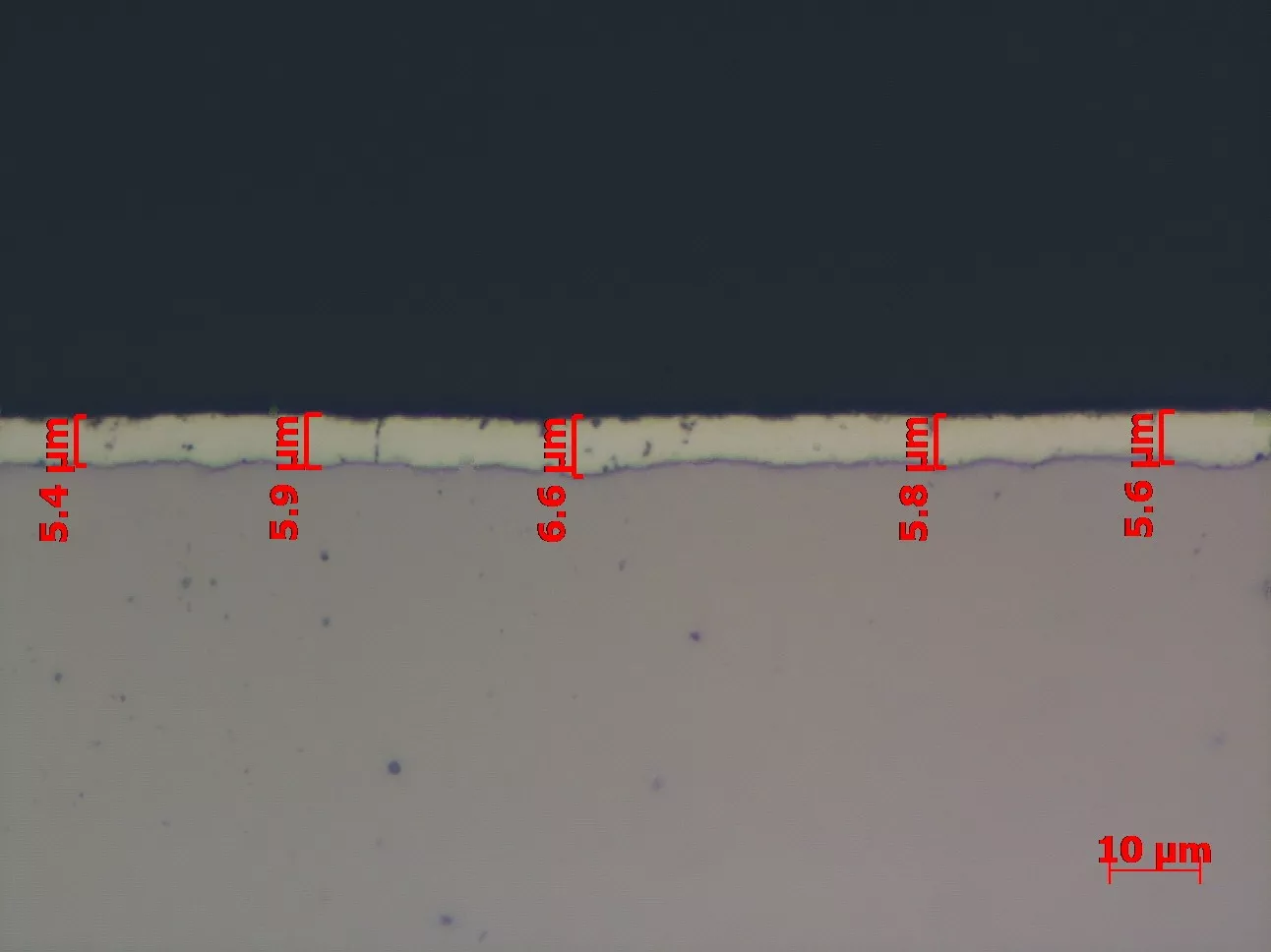

典型图片：

目的：

金属制件和设备的表面覆盖耐蚀非金属保护层是金属防腐蚀的重要手段之一。目的是将金属 /环境界面代之以金属/非金属层/环境的界面，利用非金属材料的耐蚀、抗渗、缓蚀性能保护金属免受环境的侵蚀，从而延长其使用寿命。如涂层，可以采用不同的施工工艺涂覆在物体表面，利用自身的粘附性和固化能力形成与基体粘结牢固具有一定强度、连续的固态薄膜，即涂层，又称漆膜或涂膜。许多涂层对酸、碱、盐等腐蚀介质都显示惰性，将物件与腐蚀环境相隔离，从而起到了防腐蚀的作用。

应用范围：

根据金属制件和设备的特性、腐蚀环境的不同，可以覆盖不同种类、不同厚度的耐蚀非金属保护层，使金属表面得到良好的保护。此类方法具有防护效果好、适用性广、使用灵活、施工方便简单等特点，广泛用于各行业金属构件防腐蚀保护，如汽车、自行车、机械制造等领域。

测试步骤：

取样→清洗→真空镶嵌→研磨→抛光→微蚀（如有必要）→喷金（如有必要）→观察。

参考标准：

GB/T 6462-2005        金属和氧化物覆盖层厚度测量显微镜法

JB/T 7503-1994    金属履盖层横截面厚度扫描电镜测量方法

ASTM B487-1985(2007)   用横断面显微观察法测定金属及氧化层试验方法

ASTM B748-1990(2010)   通过用扫描电子显微镜测量横截面来测量金属涂层厚度的试验方法

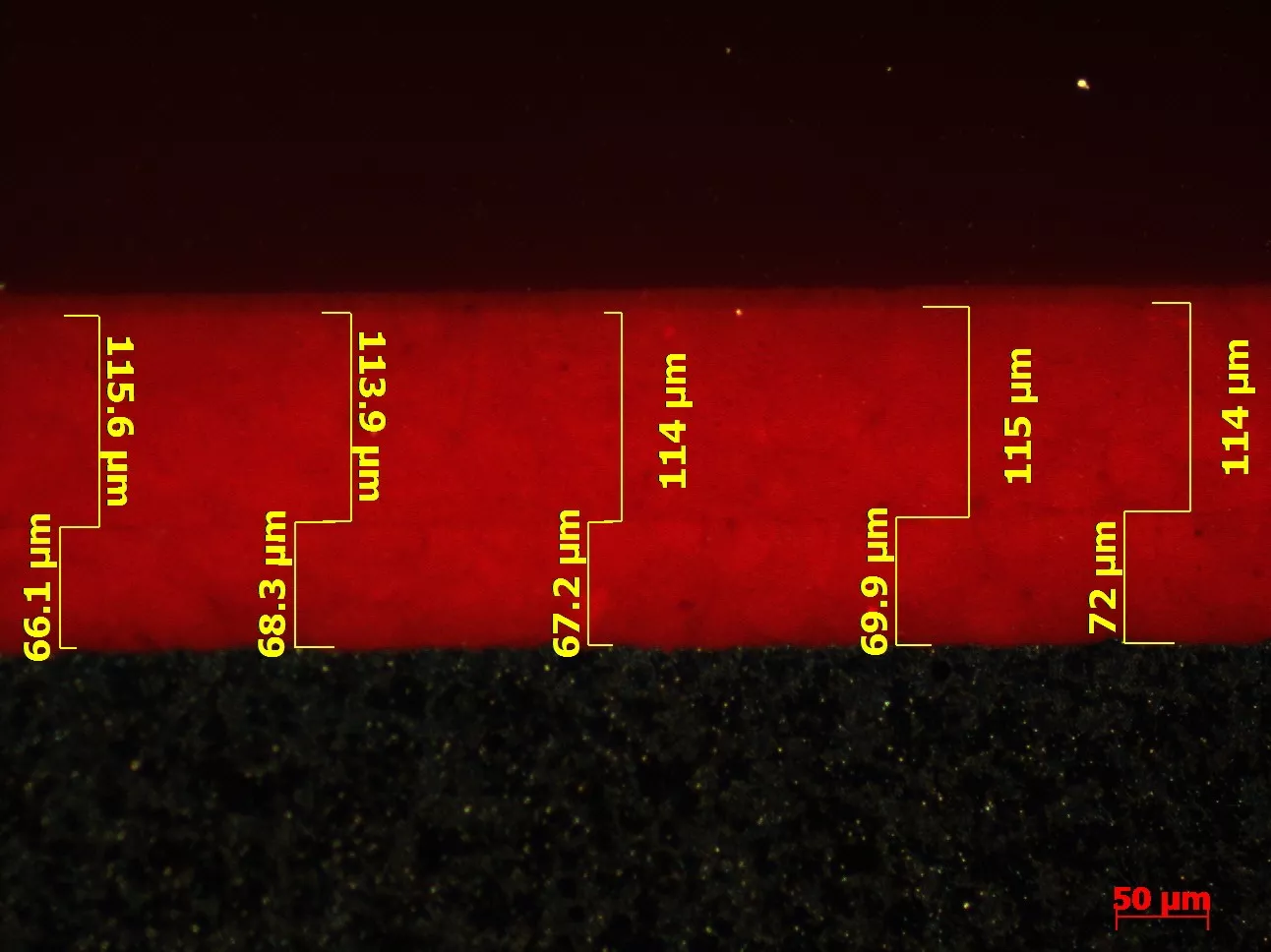

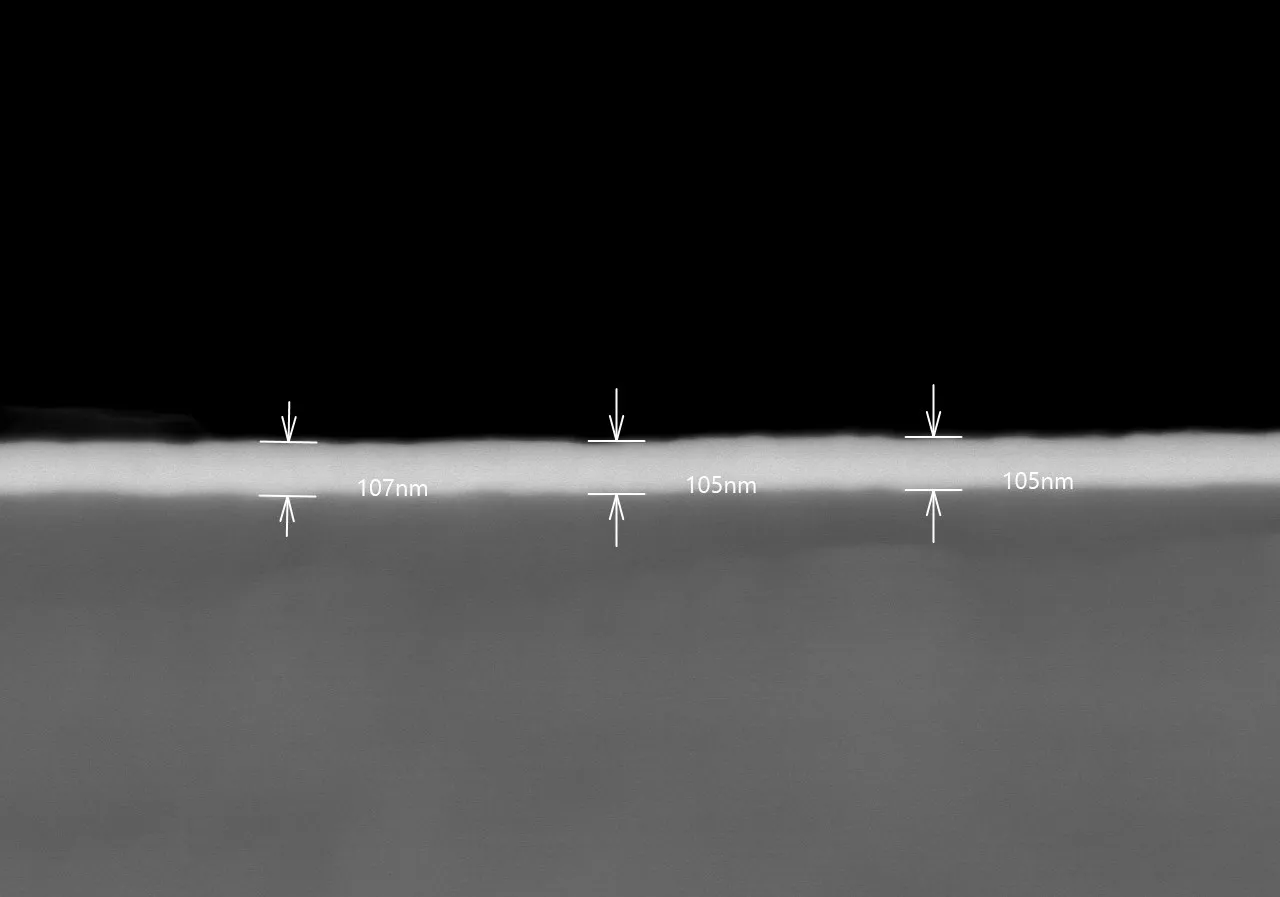

典型图片：
